Druckrheologie
Rheologische Untersuchungen unter erhöhten
Drücken und / oder Temperaturen

Die Spezifikationen unseres Druckrheometers:
  • Druckbereich: Standard bis 150 bar
  • Temperaturbereich: RT ... 300°C
  • Rheometer: MCR 102 (Anton Paar Germany GmbH, Ostfildern)
  • Messsysteme: Zylinder-, Flügel- und Platte/Platte-Messsysteme
  • Füllvolumen: Messzelle bis zu 20 ml.

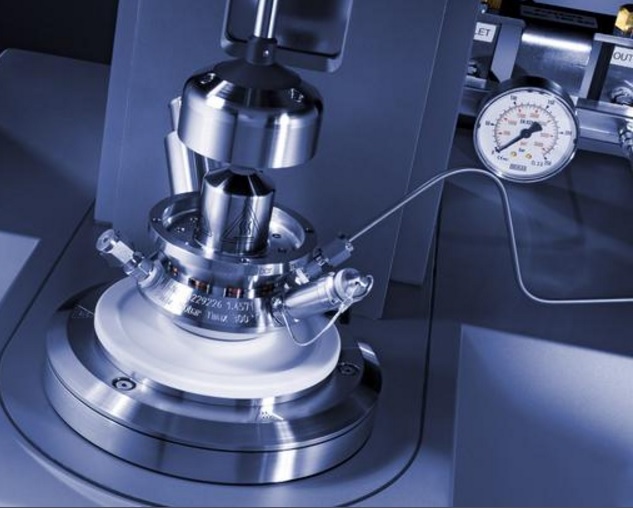

Druckzelle MCR
Mit freundlicher Genehmigung der
Anton Paar GmbH

Druckrheometer für extrem höhe Drücke:
Als Druckrheometer wird eine Eigenkonstruktion mit Zylinder-Messgeometrie verwendet:

  • Druckbereich: Standard bis 500 bar mit speziellen Dichtungen bis 1.000 bar
  • Temperaturbereich:  -40…300 °C
  • Rheometer:  Haake Messantrieb M10 gesteuert über Rotovisco RV20 und Rheocontroller RC20
  • Füllvolumen:  Messzelle 60 ml. Zur Befüllung unter Druck wird in der Regel ein Gesamtvolumen von 150 mL benötigt.
  • Zylinder-Messsystem

Das Zylindermesssystem befindet sich in einer Messzelle, die für Messungen unter Druck ausgelegt ist. Der zylindrische Messzellenblock hat einen Durchmesser von 114 mm und eine Höhe von 150 mm (ohne Antrieb/Kupplung). Die Messzelle wird auf der gesamten Zylindermantelfläche von einer doppelwandigen Manschette umschlossen, durch die die Temperierflüssigkeit geleitet wird.

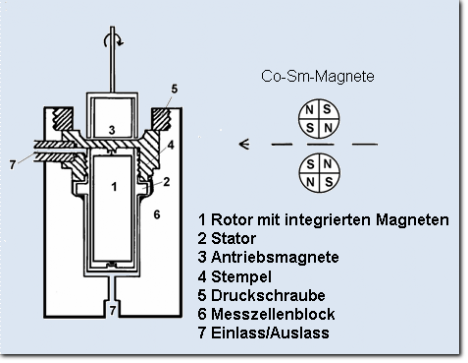

Druckzelle Hochdruckmessungen
Skizze der Messzelle des Druckrheometers

Unser Zubehör:
Neben der Messzelle für die Druckrheologie ist umfangreiches Zubehör für Messungen unter Druck vorhanden. So kann die Rheologie-Messzelle unter Druck aus einer weiteren Messzelle befüllt werden, die durch einen beweglichen Kolben in eine ölbefüllte Kammer und in eine Probenkammer geteilt ist. Im ölbefüllten Teil wird der Druck durch hydraulische Handpumpen, Spindelpressen oder einen Kompressor aufgebaut.
Mit diesem Zubehör sind beispielsweise auch Messungen in flüssigen oder überkritischen Gasen (Propan, CO2) problemlos realisierbar.

Ein typischer Messaufbau ist in der folgenden Abbildung dargestellt.

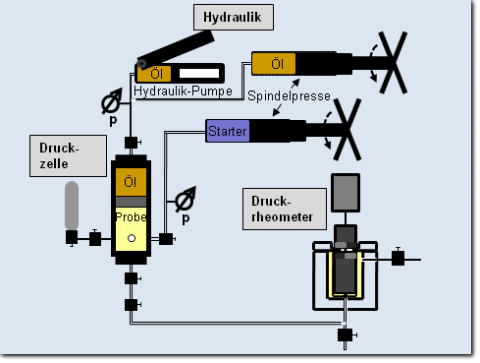

Setup Druckrheometer
Skizze zur Befüllung des Druckrheometers
Mit der dargestellten Kombination aus druckerzeugenden Geräten, Druck- und Messzellen sowie einer ausreichenden Zahl von Ventilen lassen sich auch Reaktionsmischungen unter Druck in überkritischen Gasen herstellen und in das Druckrheometer überführen.


Kugelrollviskosimeter:
Alternativ zum Rotationsrheometer steht auch ein Kugelrollviskosimeter zur Verfügung, in dem - ähnlich wie bei einem Höppler-Viskosimeter - eine Stahl- oder Glaskugel in einem geneigten Glasrohr läuft. Im Unterschied zu einem normalen Höppler-Viskosimeter befindet sich das Glasrohr jedoch in einer druckfesten Stahlzelle, die Messungen bei Drücken bis zu 2.000 bar erlaubt.
Zur Temperierung wird das Kugelrollviskosimeter in ein thermostatisiertes Bad eingetaucht.

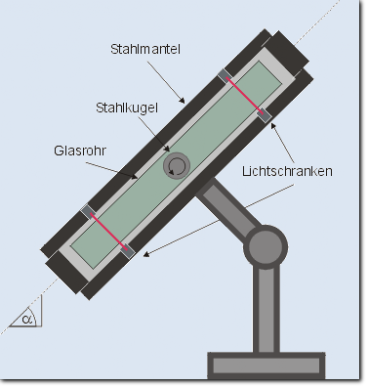

Kugelrollviskosimeter
Schema des Kugelrollviskosimeters



Unsere Ausstattung wird ständig erweitert. Falls Sie hier nicht die gewünschte Messapparatur oder das gewünschte Zubehör finden, zögern Sie nicht uns anzusprechen!
